1. 概述

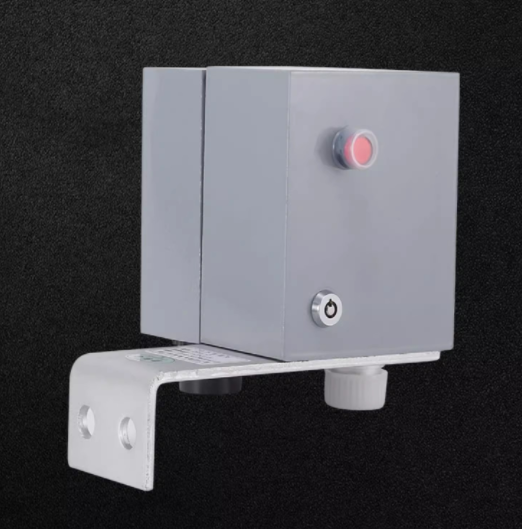

变电站接地电磁锁符合JB/TT828-1995《高压开关设备用电磁锁通用技术条件》规定。具有防误闭锁功能，适用于户内、外不同等位电压，频率为50HZ的开关设备上，用以反映高压设备回路处于带电状况。
2. 使用环境条件
2.1 环境温度：上限+40℃；下限-25℃
2.2 海拔高度：不超过2000m
2.3 环境湿度：相对湿度日平均不大于95%，月平均不大于90%。
2.4 耐震能力：水平加速度 0.2g，垂直加速度0.1g，同时作用。
3. 主要技术参数
3.1 工作电源电压：AC(DC)220V
3.2 额定短时耐受电流：40KA/1s
3.3 额定频率：50HZ
3.4 一、二次绝缘电阻：≥1.5mΩ
3.5 接地电磁铁线圈直流电阻：≥1000Ω
3.6 接地电磁铁线圈绝缘耐热等级：A级
3.7 接地电磁锁中电磁铁线圈的匝间绝缘应能耐受如下交流试验电压历时：1min
3.8 交流线圈：3.5倍额定电压
3.9 接地电磁锁机械寿命：10000次
3.10接地电磁锁控制回路绝缘水平：1min
3.11接地电磁锁到点回路对地：2KV
3.12接地电磁锁同极断开接点之间：2KV
3.13接地电磁锁辅助开关接点寿命：1min
3.14接地电磁锁交流220V 3A≥10000次
3.15接地电磁锁直流220V1A≥10000次
4. 主要功能
4.1接地电磁锁具有防误闭锁功能，即不满足接地线的装设要求时，接地线不能插入，防止跑错间隔误挂接地线。
4.2 具有闭锁状态指示功能，当满足接地线装设条件时，指示灯亮，反之应熄灭。
4.3 接地电磁锁装置电磁铁线圈正常应不通流，当进行操作时通过按钮使其得电动作。

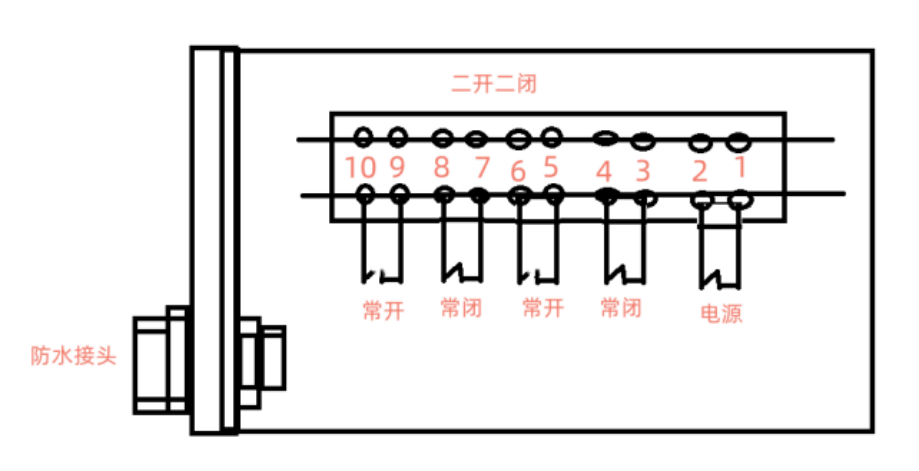

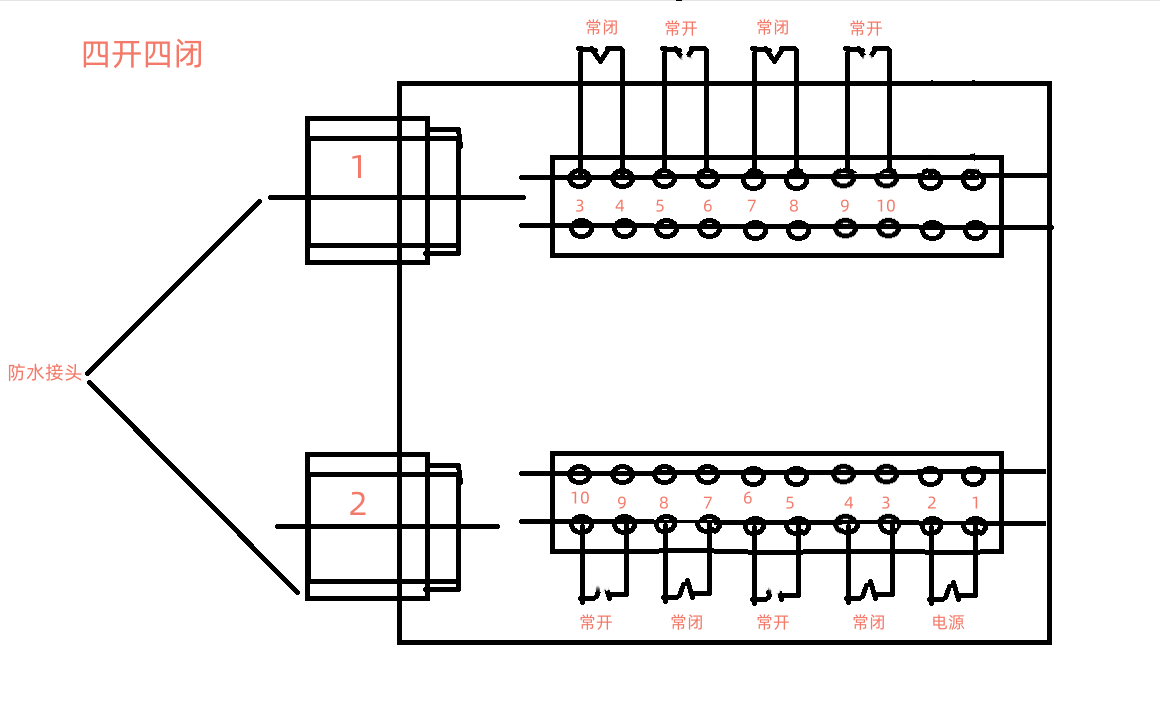

4.4接地电磁锁提供至少2副常开，常闭独立辅助接点，特殊要求在订货时说明
4.5接地电磁锁发生异常时可进行机械解锁，解锁采用通用解锁钥匙。
5. 主要性能
5.1接地电磁锁装置采用下方插入的方式插入接地棒，避免雨水浸入。
5.2二次接线时不需要打开闭锁仓，打开端子仓按标识接线即可。
5.3接地电磁锁采用较好的防尘，防晒，防水，防潮，防锈耐腐蚀的工艺及材料制造。
5.4接地电磁锁内采用了绝缘性能良好，抗老化的ABS工程塑料接线端子，并满足2.5mm2导线的接线。
5.5指示灯及按钮部位具有良好的防水性能。
6. 接地电磁锁的操作

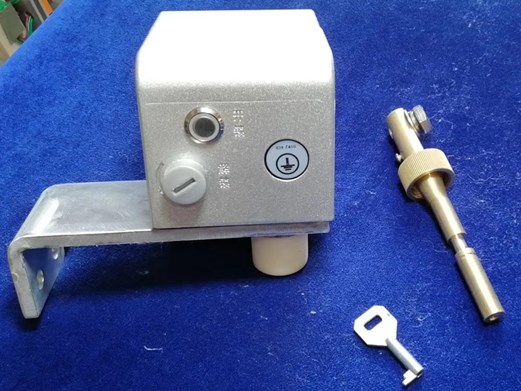

6.1当符合接地条件时，电磁锁获得工作电源，此时带灯那妞指示灯亮，按下按钮将连接好接地线的接地棒插入锁体内，拧紧接地棒锁紧螺母，挂上导电端的A、B、C三相，实现接地检修，此时原来的常开信号变成常闭，常闭信号变成常开信号。
6.2检修完毕，先拆下导电端，松下接地棒锁紧螺母按下按钮，拔下接地棒，此时锁具恢复原常开、常闭信号状态。
6.3 当工作电压是DC110V/220V时，通电后如指示灯不亮，则将电源线互为调换一下即可。
6.4 安装时将安装支架与接地排焊接牢固或者用M10螺丝固定，锁具离地面高度500mm以上。
