1、概述
DXN 型高压带电显示闭锁装置是专为GIS 组合电器而设计的一种小型化在线检测装置，用于检测高压带电状态及对带电体侧的接地刀闸实现强制闭锁。

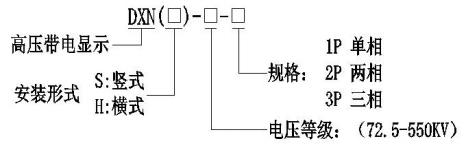

2、规格型号含义
3、主要内容与适用范围
DXN 型高压带电显示闭锁装置是一种GIS 专用新型防止电气误操作装置，系感应式（非接触式）高压带电检测装置。该装置设计先进、结构合理，功能齐全、安全可靠，具有发光显示、故障自检及启动强制闭锁回路等功能，具有较高的灵敏度和可靠性。本装置适用于交流50Hz、额定电压12~550kV 的户外(也适用于户内）电气网络或设备上，用于反映带电状况，防止电气误操作。该装置安装在线路接地刀闸、母线接地刀闸及母线压变接地刀闸上，能起到防止带电误合接地刀闸的作用。该装置能与电磁锁，机械程序锁、微机闭锁等防误装置配合实施强制闭锁，是户外（户内）电气网络或设备上防止电气误操作的较理想的安全装置。
本装置的传感器采用感应电场方式，不与带电体直接接触，安装简单方便，维护费用低，使用寿命长，安全可靠。本装置符合国家标准GB25081-2010“高压带电显示装置 ”的要求。 并在中国电力科学研究院“ 电力工业电力设备及仪表质量检验测试中心 ”通过了全部型式试验。

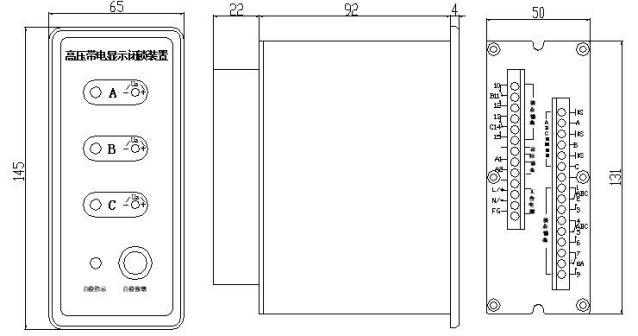

4、外型及安装尺寸
正视图 侧视图 后视图

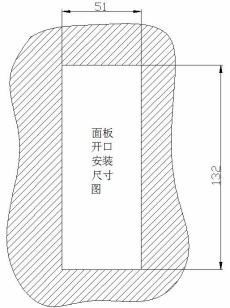

5、开孔图
控制柜开孔尺寸：132×51mm。

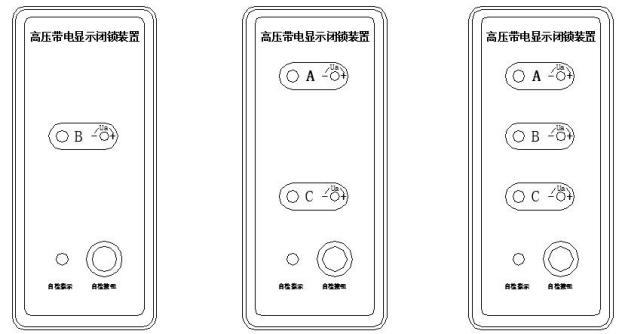

6、正面图
