1.概述:
DSW4-Z、DSW4-Y型户外电磁锁是10、35、110、220KV压等高隔离开关设备防止误操作的电控机械联锁装置，主要供配电间隔的网门与断路器之间防误操作之间的电磁闭锁。
2.适用工作条件:
2.1.安装地点的海拔高度不超过2500米。
2.2.周围介质温度不高于-40℃及不低于-40℃。
2.3.使用环境的污秽等级为GB5582-93《高压电力设备外绝缘等级》中规定的0级、1级和级。
2.4.本电磁锁的安装场所应无火灾、爆炸危险、化学腐蚀及剧烈震动。
3.技术数据和结构原理:
DSW4-Z/Y型电磁锁其原理是接通电源后，按工作开关，行程开关工作，则指示灯亮，同时电磁铁吸台,再转动工作旋钮一下,即可打开锁杆。其特点:操作方便、安全可靠,能达到自锁、自保持的要求。电磁锁安装在隔离开关配用的手力操动机构上,是手力操动机构的一个附件。

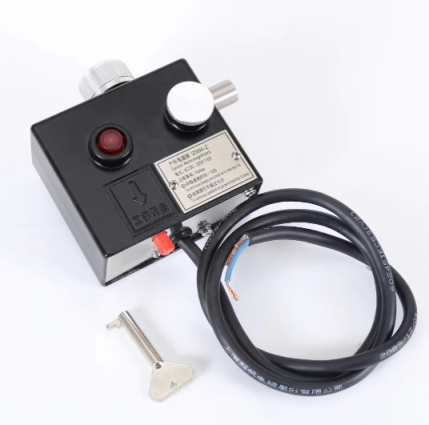

3.3.DSW4-Z/Y型户外电磁锁由锁杆、工作旋钮、工作开关、指示灯和防护罩等组成一个整体，使用时安装到所需联锁的手力操动机构上，同时在操动机构输出轴上安一个相应的附件(即轴锁件),当锁杆插入附件槽内,即达到锁住目的。
3.4.DSW4-Z/Y 型电磁锁按JB/DQ21181-86《高压开关设备用电磁锁通用技术条件》的规定进行型式试验。
4.型式试验项目及参数见表如下
1 工频耐压试验 2400V
2 机械寿命试验 10000次
3 温升试验 50℃
4 淋雨试验 24小时
5.安装调试与使用方法:
5.1.DSW4-Z/Y型电磁锁可由用户自行安装于手力操动机构上部。
5.2.电磁锁安装时应注意:电磁锁解开后锁杆与轴套应留有2-3毫米距离,以保证电磁锁解锁后能自保持为准。当操动机构手柄转动一定角度时,锁杆能释放插入轴套槽内。此时锁杆达到锁住垂直连杆的目的。
5.3.将 DSW4-Z/Y型电磁锁引出线接通电源后,按工作开关见指示灯亮,再转动工作旋钮一下,即可打开锁杆。锁杆即被打开,转动手力操动机构电磁锁能插入轴套槽内达到锁定要求。
5.4.为了处理紧急情况及无电检修操作时可打开锁孔盖,将紧急解锁钥匙插入钥匙孔内，向下回旋90°到位,再转动工作旋钮即可打开锁杆应急开锁。
